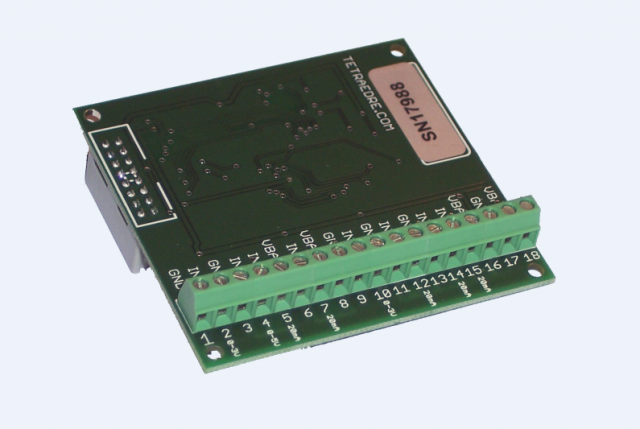

Illustration 1 - Vue de la carte analogique

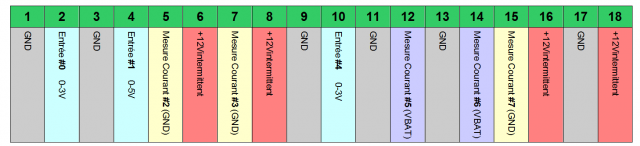

Illustration 2 - Vue des borniers de la carte analogique

Vous trouverez ici: EXT-ANALOG des informations importantes, notamment le manuel d'utilisateur de la carte analogique, le présent chapitre étant un complément à celui-ci.

Mesure d'une sonde 4-20 mA à 3 fils:

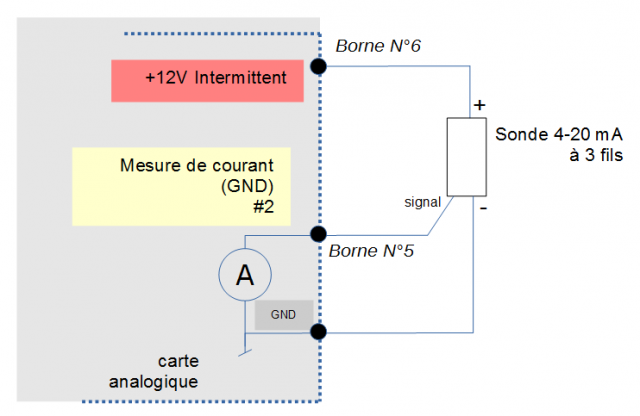

Illustration 3 - Montage d'une sonde 4-20 mA à 3 fils

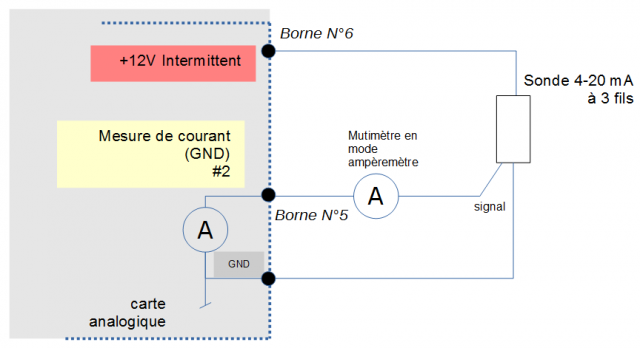

Illustration 4 - Montage d'une sonde 4-20 mA à 3 fils avec vérification de la mesure par un ampèremètre

Ce montage permet de s'assurer que la carte analogique mesure le même courant que l'ampèremètre

Mesure d'une sonde 4-20 mA à 2 fils:

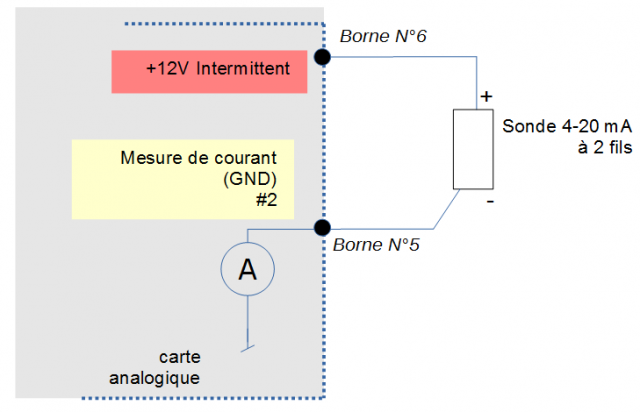

Illustration 5 - Montage d'une sonde 4-20 mA à 2 fils

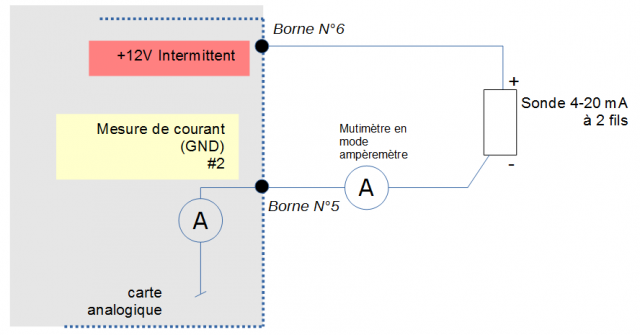

Illustration 6 - Montage d'une sonde 4-20 mA à 2 fils avec vérification de la mesure par un ampèremètre
